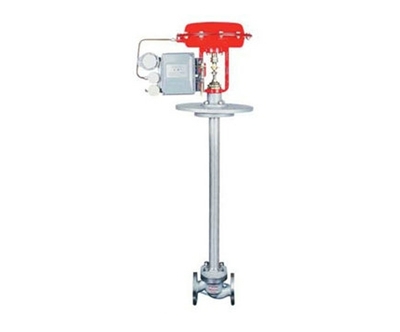

ZXPD氣動薄膜低溫角形調節閥概述
口徑：DN20-100
壓力：0.6~6.4Mpa
材質：鑄鋼、不銹鋼、合金鋼等
ZXPD氣動薄膜低溫角形調節閥簡介
制造標準：中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產。閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等。工作壓力1.0Mpa-50.0Mpa。工作溫度：-196℃-650℃。連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。驅動方式：手動、氣動、液動、電動。
ZXPD氣動薄膜低溫角形調節閥說明
ZXPD氣動薄膜低溫角形調節閥是一種在低溫，深冷場合使用的調節閥。采用長頸閥蓋保溫，配用多彈簧執行結構，具有總體結構緊湊、重量輕、穩定性好等優點。閥體采用精密鑄造角形結構，材料為鋁合金，具有良好的耐低溫性。波紋管密封保證了調節閥在低溫場合不外漏。因而廣泛應用于冶金、空分、制氧、石油、化工等低溫、深冷場合。特別適用于精確控制低溫氣體、流體（如液氧、液氬等）的工藝參數保持在給定值。
本系列產品有連接板安裝型、浮動套安裝型兩，公稱壓力等級為PN0.6 MPa，閥體口徑范圍DN20~100，適用流體溫度-60℃~-250℃范圍內多種檔次，泄漏量等級有IV和VI二種，流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
ZXPD氣動薄膜低溫角形調節閥技術參數
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|||||||
|
閥座直徑dn（mm） |
10 |
12 |
15 |
20 |
|||||||||||
|
額定流量系數 KV |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
|||
|
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
||||
|
額定行程 |
16 |
25 |
40 |
||||||||||||
|
膜片有效面積Ae（cm2） |
280 |
400 |
600 |
||||||||||||
|
固有流量特性 |
直線、等百分比 |
||||||||||||||
|
公稱壓力PN（MPa） |
0.6 |
||||||||||||||
|
固有可調比（R） |
50 |
||||||||||||||
|
工作溫度t（℃） |
D0：-60~-100，D1：-100~-200，D2：-200~-250 |
||||||||||||||
|
信號范圍PN(KPa) |
20~100，40~200，20~60，60~100，80~240 |
||||||||||||||
|
允許壓差 |
不帶定位器 |
0.6 |
0.47 |
0.30 |
0.27 |
0.18 |
0.11 |
||||||||
|
帶定位器 |
0.6 |
0.41 |
0.26 |
||||||||||||
|
允許泄漏量 |
IV級VI級 |
||||||||||||||
|
氣源壓力Ps(MPa) |
0.14~0.4 |
||||||||||||||
客戶訂貨須知
客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
