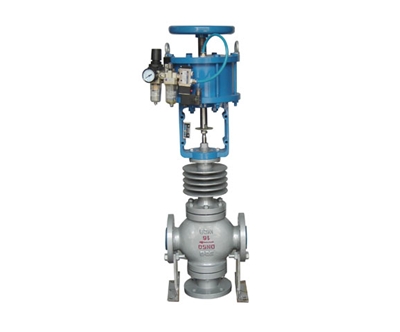

一、KZSNC氣動活塞切斷閥產品概述
KZSNC氣動活塞切斷閥由氣動活塞執行機構和切斷閥組成。按閥芯密封面材料可分硬密封和軟密封：按閥芯結構型式可分為單導向平板式和單導向平衡式。具有結構簡單、動作可靠、嚴密切斷、關開快速等特點。適用于無顆料狀、無雜質的氣體、液體介質，要求快速嚴密關閉、快速放空的自動控制系統中。
二、KZSNC氣動活塞切斷閥主要規格型號
|
類別 |
常溫型硬密封 |
常溫型軟密封 |
中溫型硬密封 |
常溫型硬密封帶手輪 |
常溫型軟密封帶手輪 |
中溫型硬密封帶手輪 |
|
型號 |
ZSP(N)C1-（16/64）B K |
ZSP(N)C2-（16/64）B K |
ZSP(N)C1-（40/64）B KG |
ZSPC1-（16/64）B K |
ZSPC2-（16/64）B K |
ZSPC1-（40/64）B K |
|
規格 |
DN20-200 |
|||||
三、KZSNC氣動活塞切斷閥主要技術參數
|
公稱壓力mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||
|
閥座直徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數Kv |
6.5 |
10 |
15 |
25 |
40 |
65 |
100 |
125 |
260 |
350 |
540 |
|
公稱壓力MPa |
1.6；4.0；6.4 |
||||||||||
|
行程mm |
10 |
16 |
25 |
30 |
40 |
60 |
|||||
|
流量特性 |
快開 |
||||||||||
|
介質溫度℃ |
軟密封：-40~150（常溫型）；硬密封：-40~200（常溫型）、-40~450（中溫型） |
||||||||||
|
法蘭尺寸、型式 |
PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式 |
||||||||||
|
閥體材質 |
ZG230-450；ZG1Cr18NI9 Ti；ZG0Gr18N12Mo2Ti |
||||||||||
|
閥座、閥芯材質 |
1Cr18NI9；0Cr18Ni12Mo2Ti |
||||||||||
|
上閥蓋型式 |
普通式（常溫型）；熱片式（中溫型） |
||||||||||
注：可提供GB、ANSI、JP、JIS、DIN等法蘭結構型式，法蘭距離可根據用戶需要確定。
四、KZSNC氣動活塞切斷閥主要性能指標
|
公稱壓力mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|||
|
閥座直徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
軟密封泄漏量 |
水試△P=△Pmax mlmin |
0 |
||||||||||
|
氣試△P=0.35MPa 氣泡數/min |
1 |
1 |
2 |
3 |
4 |
6 |
11 |
18 |
27 |
45 |
||
|
硬密封泄漏量 |
水試MPa |
4.0 |
3.0 |
|||||||||
|
ml/min |
0.24 |
0.30 |
0.38 |
0.48 |
0.60 |
0.78 |
0.96 |
1.2 |
1.125 |
1.35 |
1.8 |
|
|
氣試△P=0.35MPa ml/min |
23.3 |
29.2 |
37.3 |
46.7 |
58 |
75.8 |
93.3 |
116.7 |
145.8 |
175 |
233.3 |
|
|
切斷時間S |
0.5 |
1 |
1.5 |
2 |
3 |
4 |
||||||
|
額定行程偏差% |
±6 |
|||||||||||
客戶訂貨須知
客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
